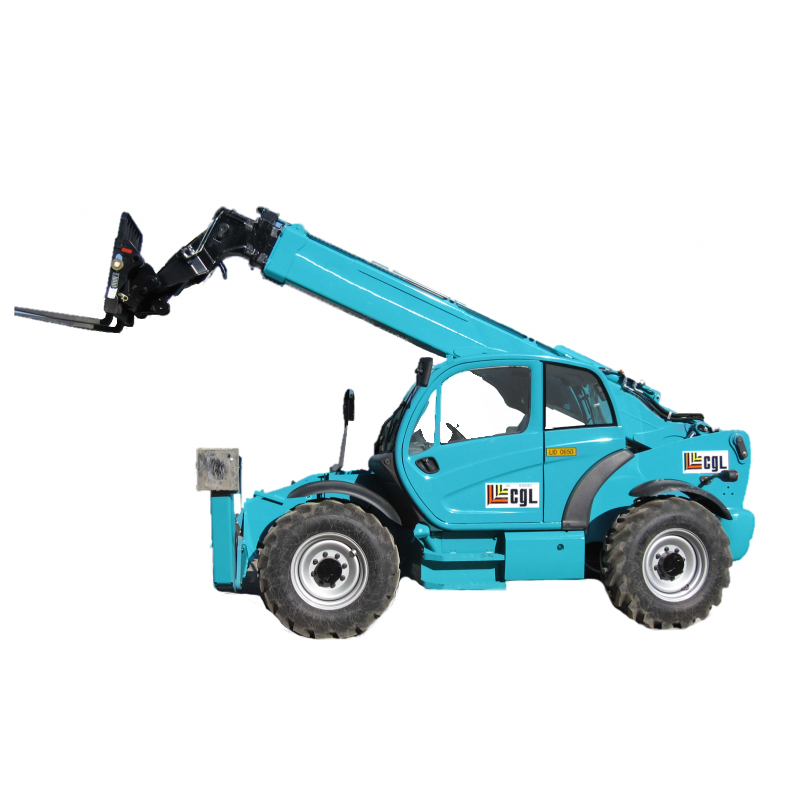

Elévateur télescopique 3,5 T – 14 m

Devis en ligne

Elévateur télescopique 3,5 T – 14 m SL/SLT

Ajouter

Caractéristiques techniques

 Elévateur Télescopique MT 1435 / JCB 535 140

MT 1435

Capacité à 500 mm du talon des fourches

3500 kg
Charge de basculement à portée maximum  1430 kg
Effort d’arrachement avec benne suivant ISO 8313 7600 daN

Hauteur de levage

13,60 m
Temps à vide/ en charge (m/s)
Levage 10,8/11,3
Descente 7,6/7,2
Rentrée simultanée 1e et 2e  télescopes 16,9/18
Sortie simultanée 1e et 2e  télescopes 14,5/13,8
Temps à vide (en s)
Cavage 4,2
Déversement 3,6

Pneumatiques

15,5/80-24

Fourches (mm)

Longueur 1200
Largeur * épaisseur 125*45
Ecartement maxi à l’extérieur des fourches 1040
Rotation du tablier 124°

Freins

Hydrauliques multidisques à bain d’huile assisté sur les 2 ponts

Moteur

PERKINS
Type 1104C – 44 / 1104C-44 Turbo
Cylindrée 4 Cylindres – 4300 cm3
Puissance (ISO /TR 14396) ATMO 82 cv/61,5kw 2200 tr/mn
Puissance (ISO /TR 14396) TURBO 100cv/74,5kw
Coule maxi ATMO 302 Nm à 1400 tr/mn
Couple maxi TURBO 412 Nm à 1400 tr/mn
Injection directe
Refroidissement par eau

Transmission

A convertisseur de couple
Inverseur de marche Electro – Hydraulique
Vitesse avant et arrière 4/4
Vitesse de déplacement maxi 25 km/h

Hydraulique

Pompe à engrenages ATMO 260 bars / 105 l / mn
Pompe à engrenages TURBO 260 bars / 163l /mn
Diviseur de débit prioritaire loadsensing pour la direction et l’assistance de freinage

Réservoirs

Système de refroidissement 18,5 l
Huile moteur 11 l
Huile Hydraulique 120 l
Huile transmission 15,1 l
Carburant 135 l

Poids à vide (avec fourches)

10210 kg
Largeur hors tout 2,33 m
Hauteur hors tout 2,33 m
Rayon de braquage (extérieur roues) 2,58 m
Longueur au tablier 4,16 m
Garde au sol 6,09 m
Effort de traction 7500/8600 daN

Abaque de charge MT1435 sur stab.

Abaque MT 1435

Document non contractuel susceptible de modification.

BOBCAT T40140

Capacité nominale 4000 kg
Hauteur de levage 13,61 m
portée maximale 9,7 m
Capacité à hauteur maxi 4000 kg
Capacité à portée maxi 1300 kg
Force de cavage 5000 daN
Poids à vide 1000 kg
Correcteur de devers +/- 4°
Deport lateral de la charge 1400 mm

Temps de cycle

Levage flèche 13 sec
Descente flèche 7,2 sec
Rentreée flèche 11 sec
Sortie flèche 19,2 sec
Cavage 4,6 sec
Déversement 3,8 sec

Transmission4*4*4

4 roues égales motrices et directrices
2 ponts moto-directeurs 2 RD/4RD/CRABE

Pneumatique

Standard 400/80*24 156B

Freins

Frein moteur Hydrostatique
Frein de service A disques immergés agissant sur les deux ponts
Frein de stationnement et de secours Mécaniques, agissant sur les deux ponts

Moteur

Type PERKINS 1104C-44T (TURBO), Diesel 4 cylindres /4,4l, injection directe, refroidissement par eau.
Puissance a 2200 TR/mn ISO/TR14396 100 cv
Couple maxi 412 Nm à 1400 tr/min

Transmission hydrostatique

2 modes de conduite agressif/progressif
2 plages de vitesse avant et arrière
Travail 0 à 8km/h
Route 0 à 30km/h
Pédale d’accélérateur pour variation automatique de la vitesse
Pédale unique d’approche lente (inching) et de freinage

Circuit hydraulique

Pompe à engrenages
Pression de travail 265 bars
Débit cumulé 142 l/min

Capacités

Circuit hydraulique 145 L
Reservoir de carburant 140L
Ponts et reducteurs (avants/arrières) 11,9L
Huile moteur 8,5 L

Abaque de charge T40140 sur stab./ sur pneus

Abaque 40140

Document non contractuel susceptible de modification.

Documentation téléchargeable

Informations complémentaires

Capacité (t)

4T

Hauteur de levage (m)

13-14

Portée maxi (m)

8,50 – 9,50

Stabilisateur

Oui
