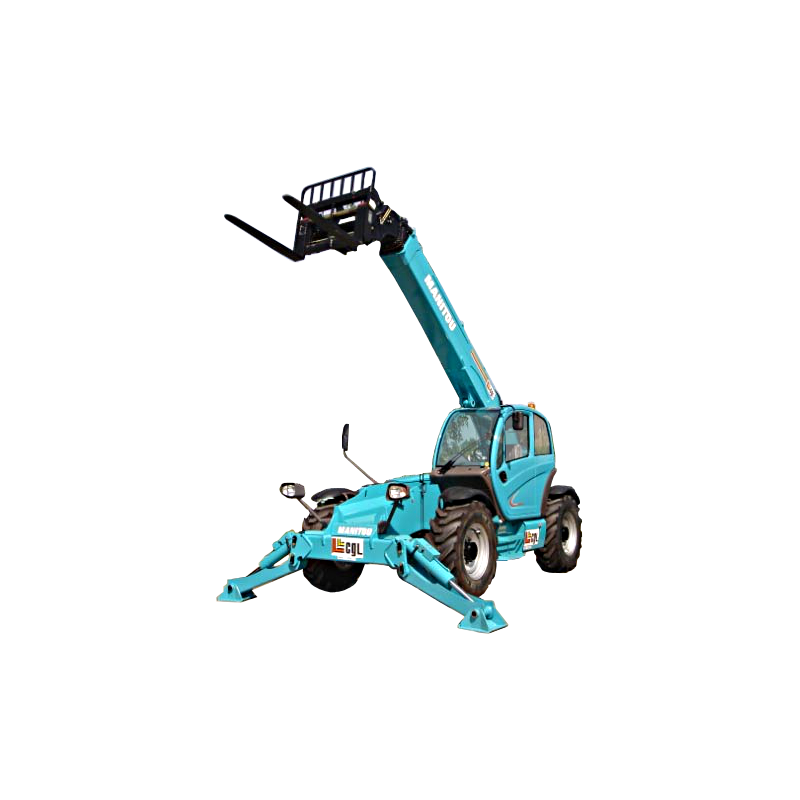

Elévateur télescopique 4 T – 18 m

Devis en ligne

> élévateurs télescopiques

Ajouter

Caractéristiques techniques

MT 1840 R PRIVILEGE

Capacité de levage à 500 mm du talon des fourches

4000 kg
Charge de basculement à portée maximum avec stabilisateurs 950 kg
Effort d’arrachement avec benne selon norme ISO 8313 8000 daN

Hauteur de levage

17,50 m

Temps : à vide/en charge (s)

Levée (standard) 17 / 17,1
Descente 14,5 / 14,3
Sortie télescope 27,5 / 33
Rentrée télescope 26,4 / 25,5

Temps : à vide (s)

Cavage 4,3
Déversement 4

Pneumatiques

400/80-24

Fourches (mm)

Longueur 1200
Largeur * épaisseur 125 * 50
Ecartement maxi à l’extérieur des fourches 1040
Rotation du tablier 126°

Freins

Hydrauliques multidisques à bain d’huile assistés sur les 2 ponts

Moteur

PERKINS
Type 1104C.44 T
Cylindrée 4 cylindres – 4400 cm3
Puissance (ISO/TR 14396) à 2350 tr/mn 101 cv / 74,5 kw
Couple maxi 313 Nm à 1350 tr/mn
Injection directe
Refroidissement Par eau

Transmission

à convertisseur de couple
Inverseur de marche Eléctro-hydraulique
4 vitesses avant et arrière
Vitesses de déplacement maxi 25 km/h

Hydraulique

Pompes à engrenage 270 bars / 170 l/mn

Capacité

Système de refroidissement 20 l
Huile moteur 10,9 l
Huile hydraulique 135 l
Huile transmission 23 l
Carburant 140 l

Tailles et poids

Poids à vide 11380 kg
Largeur hors tout 2,37 m
Hauteur hors tout 2,50 m
Rayon de braquage (extérieur roues) 3,99 m
Longueur au tablier 6,27 m
Garde au sol 0,44 m
Effort de traction 10300 daN

Abaque de charge MT 1840R Privilège sur stab.

Abaque MT1840R Privilège

Document non contractuel susceptible de modification.

BOBCAT T 40140

BOBCAT T 40180

Performances

Capacité de levage max. 4100 kg 4000 kg
Hauteur de levage max (sur pneus/sur stablisateurs) 13300/13600 16200/17500
Portée max (sur pneus/sur stabilisateurs) 9800/9800 12800/13700
Capacité  de levage à hauteur max. (sur pneus/sur stabilisateurs) 2500/4000 1000/2500
Capacité de levage à portée max. (sur pneus/sur stabilisateurs) 500/1300 0/560
Force de cavage 12300 daN

Poids (à vide)

10290

 10790

Moteur

Conformité Phase III B
Marque / Modèle DEUTZ/ TCD 3.6 L4
Carburant / Refroidissement Diesel / Liquide
Puissance nominale (ISO 14396) à 2300 tr/min 74.5 kW (100 CV)
Couple max. à 1600 tr/min 410 Nm
Nombre de cylindres 4
Cylindrée 3,6 l

Traction

Pneumatiques standards Pneumatiques de bases 400/80-24
Gamme lente (avant/arrière) 8,5 km/h
Gamme rapide (avant/arrière) 30 km/h
Modes de direction Roues avant directrices / 4 roues directrices concentriques / marche en crabe

Entrainement

Transmission Hydrostatique à régulation électronique
Entrainement principal Moteur hydrostatique

Freins

Freins de service Disques immergés dans l’huile
Freins de stationnement et de secours Frein négatif à libération hydraulique

Système hydraulique

Type de pompe Pompe à engrenage avec valve LS
Débit max. 100 L/min
Pression de service 255 bar

Abaque de charge T40180 / T40140 sur stab.

Abaque T 40140Abaque T40180

Document non contractuel susceptible de modification.

Documentation téléchargeable

Informations complémentaires

Capacité (t)

4T

Hauteur de levage (m)

17-18

Portée maxi (m)

12,35 -13,17

Stabilisateur

Oui

Télécharger en PDF
