Elévateur télescopique 3 T – 9 m

Devis en ligne

> élévateurs télescopiques

Ajouter

Caractéristiques techniques

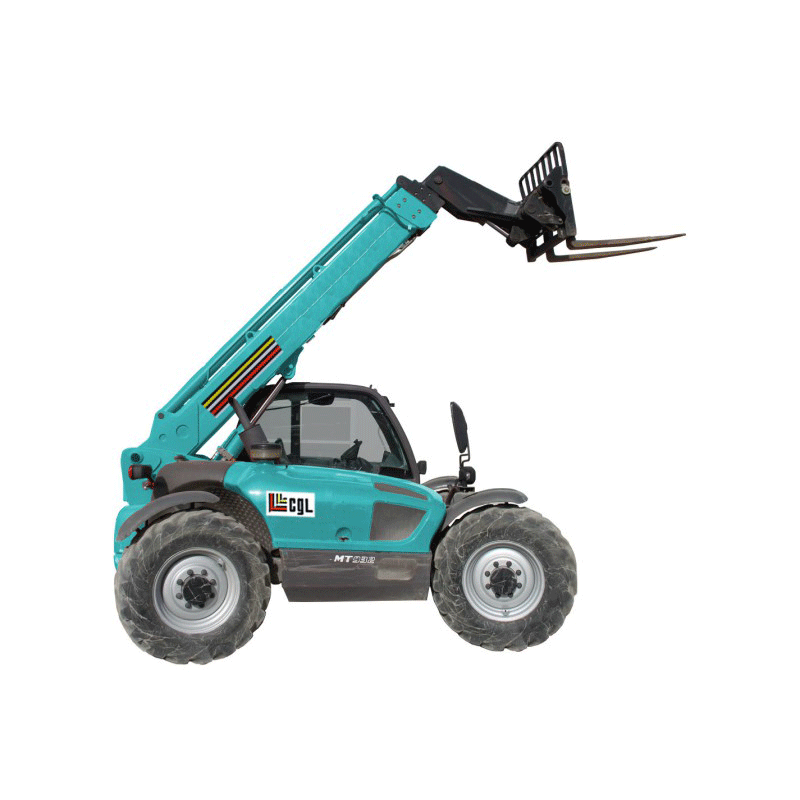

Elévateur Télescopique 3 T – 9 m

MT 932

Capacité à 500 mm du talon des fourches

3200 kg
Charge de basculement à portée maximum  673 kg
Effort d’arrachement avec benne suivant ISO 8313 7400 daN

Hauteur de levage

9 m
Temps à vide/ en charge (m/s)
Levage 6,7/7,3
Descente 5/4,7
Rentrée simultanée 1e et 2e  télescopes 8/7,6
Sortie simultanée 1e et 2e  télescopes 12,2/13,3
Temps à vide (en s)
Cavage 2,8
Déversement 2,3

Pneumatiques

 400/80 – 24 TL 156 B

Fourches (mm)

Longueur 1200
Largeur * épaisseur 125*45
Ecartement maxi à l’extérieur des fourches 1040
Rotation du tablier 126°

Freins

Multidisques à bain d’huile assisté sur les 2 ponts

Moteur

PERKINS
Type 1104C – 44
Cylindrée 4 Cylindres – 4400 cm3
Puissance (ISO /TR 14396) 2200 tr/mn / 82 cv / 61.5 kw
Coule maxi 302 Nm à 1400 tr/mn
Injection directe
Refroidissement par eau

Transmission

A convertisseur de couple
Inverseur de marche Electro – Hydraulique
Vitesse avant et arrière 4/4
Vitesse de déplacement maxi 25 km/h

Hydraulique

Pompe à engrenages 240 bars / 105 l / mn
Diviseur de débit prioritaire pour la direction

Réservoirs

Système de refroidissement 18,5 l
Huile moteur 10,5 l
Huile Hydraulique 125 l
Huile transmission 15,5 l
Carburant 120 l

Poids à vide (avec fourches)

7640 kg
Largeur hors tout 2,26 m
Hauteur hors tout 2,30 m
Rayon de braquage (extérieur roues) 3,68 m
Longueur au tablier 4,71 m
Garde au sol 0,44 m
Effort de traction 8200 daN
                                         Abaque MT 932

Document non contractuel susceptible de modification.

Documentation téléchargeable

Informations complémentaires

Capacité (t)

3T

Hauteur de levage (m)

9

Portée maxi (m)

6 – 6,58

Stabilisateur

Non

Télécharger en PDF
