Elévateur télescopique 3 T à 3,7 T – 13 m / 14 m

Devis en ligne

> élévateurs télescopiques

Ajouter

Caractéristiques techniques

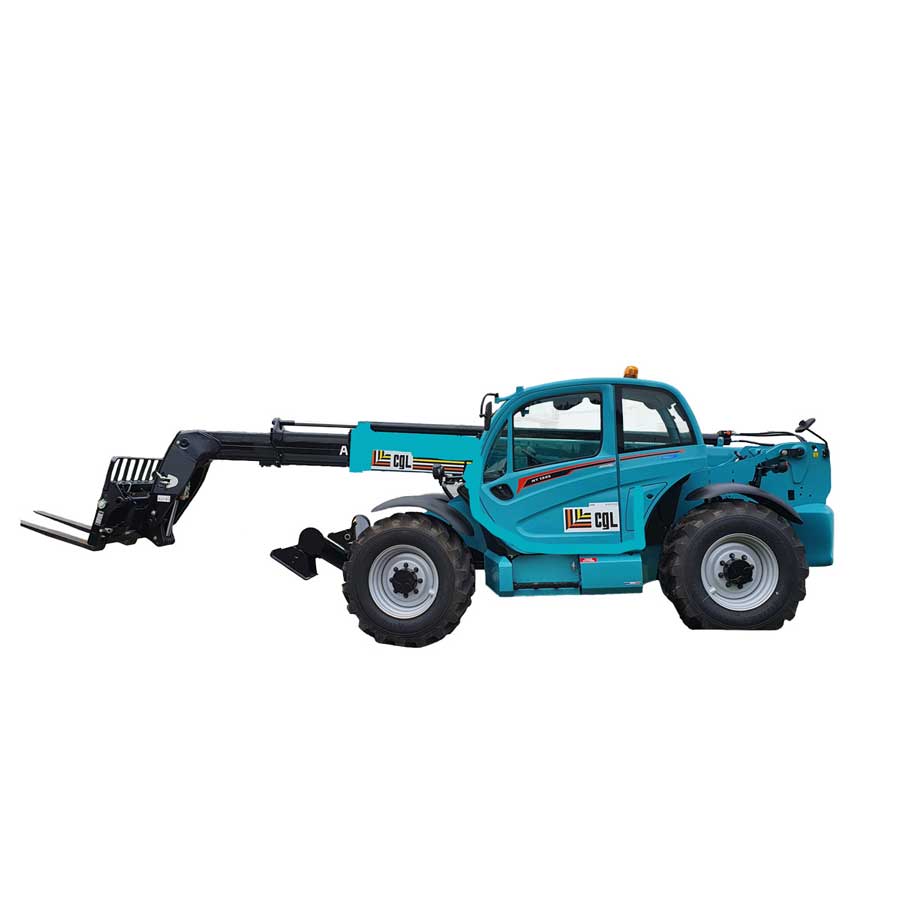

Chariot Elévateur MT 1335 SL/SLT

Capacité de levage à 500 mm du talon des fourches

3500 kg
Charge de basculement à portée maximum 1410 kg
Effort d’arrachement avec benne 8430 daN

Hauteur de levage

13 m

Temps : à vide/en charge (s)

Levée 11 /11,5
Descente 7,8 / 7,4
Sortie simultanée 1er et 2ème télescope 23,3 / 23,3
Rentrée simultanée 1er et 2ème télescope 19,2 / 18,5

Temps : à vide (s)

Cavage 4,4
Déversement 3,9

Pneumatiques

400/80 – 24 – 24 TL 156 B

Freins

Hydrauliques multidisques à bain d’huile assistés sur les 2 ponts

Moteur

PERKINS
Type 1104C/1104C-44 Turbo
Cylindrée 4 cylindres – 4300 cm3
Puissance (ISO/TR 14396) Atmo 82 cv / 61,5 kw
à 2000 tr/mn Turbo 100 cv / 74,5 kw
Couple maxi Atmo 302 Nm à 1400 tr/mn
Couple maxi Turbo 412 Nm à 1400 tr/mn
Injection directe
Refroidissement Par eau

Transmission

à convertisseur de couple électro hydraulique
Inverseur de marche 4 vitesses avant et arrière
Vitesses de déplacement maxi 25 km/h

Hydraulique

Pompes à engrenage 260 bars / 105 l/mn
Diviseur de débit prioritaire loadsensing pour la drection et l’assistance de freinage

Capacité

Système de refroidissement 18,5 l
Huile moteur 11 l
Huile hydraulique 120 l
Huile transmission 16 l
Carburant 135 l

Tailles et poids

Poids à vide 10090 kg
Largeur hors tout 2,40 m
Largeur stabilisateurs au sol 2,32 m
Hauteur hors tout 2,58 m
Rayon de braquage (extérieur roues) 4,15 m
Longueur au tablier 5,94 m
Garde au sol 0,45 m
Effort de traction 7500 / 8600 daN

Abaque de charge sur stab.

Document non contractuel susceptible de modification.

Documentation téléchargeable

Informations complémentaires

Capacité (t)

3T5

Hauteur de levage (m)

13-14

Portée maxi (m)

8,50 – 9,50

Stabilisateur

Oui

Télécharger en PDF

Vous aimerez peut-être aussi…

  • Benne à béton

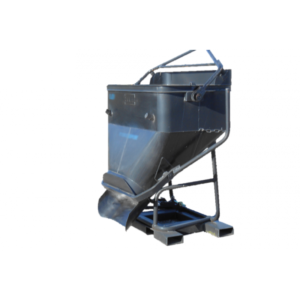

    Benne à béton 500/600 L

    Devis en ligne
  • Benne de reprise

    Benne de reprise

    Devis en ligne
  • Potence de manutention

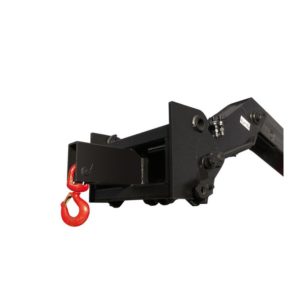

    Potence de manutention
