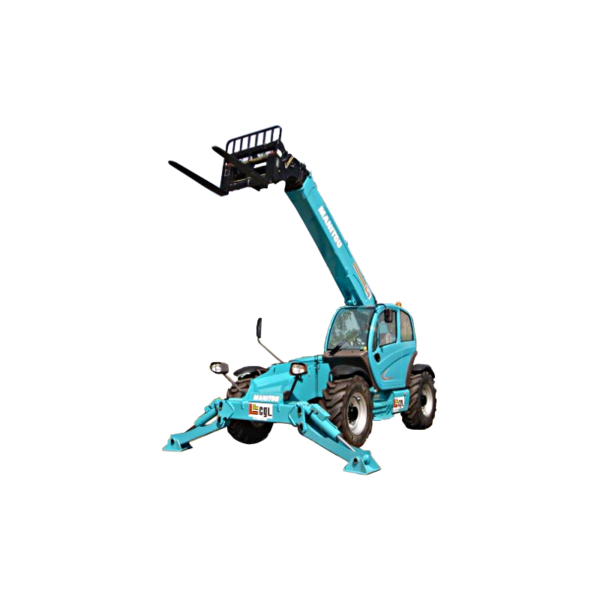

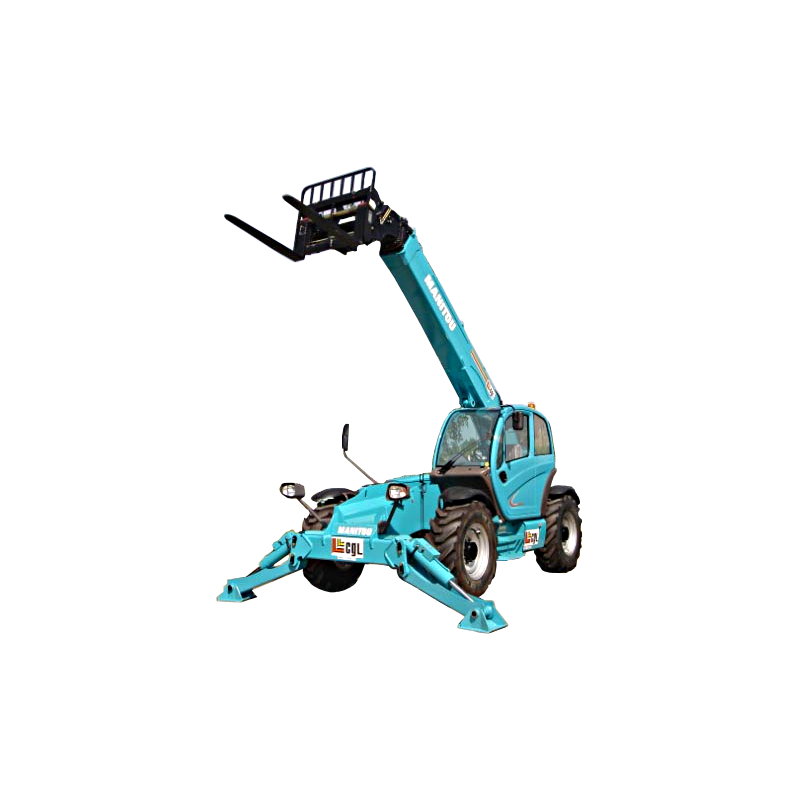

Elévateur télescopique 3,7 T- 16 m / 17 m

Devis en ligne

> élévateurs télescopiques

Ajouter

Caractéristiques techniques

MT 1637 SL TURBO

Capacité de levage à 500 mm du talon des fourches

3700 kg
Charge de basculement à portée maximum 973 kg
Effort d’arrachement avec benne 7000 daN

Hauteur de levage

15,80 m

Temps : à vide/en charge (s)

Levée 12 / 12,5
Descente 8,5 / 8
Sortie 1er et 2ème télescope 21,8 / 24,4
Sortie 3ème télescope (sur stabilisateurs) 10,4 / 11,5
Rentrée 1er et 2ème télescope 17,7 / 17,4
Rentrée 3ème télescope (sur stabilisateurs) 9,7 / 8,7

Temps : à vide (s)

Cavage 5,3
Déversement 8,4

Pneumatiques

400/80-24 T37 158B

Fourches (mm)

Longueur 1200
Largeur * épaisseur 125 * 50
Ecartement maxi à l’extérieur des fourches 1040
Rotation du tablier 124°

Freins

Hydrauliques multidisques à bain d’huile assistés sur les 4 roues

Moteur

PERKINS TURBO
Type 1004.4 Turbo
Cylindrée 4 cylindres – 3990 cm3
Puissance (ISO/TR 14396) à 2.200 tr/mn 104 cv / 76,5 kw
Couple maxi 394 Nm à 1400 tr/mn
Injection directe
Refroidissement Par eau

Transmission

à convertisseur de couple
Inverseur de marche Eléctro-hydraulique
4 vitesses avant et arrière
Vitesses de déplacement maxi 25 km/h

Hydraulique

Pompes à engrenage 260 bars / 196 l/mn
Diviseur de débit prioritaire loadsensing pour la direction et l’assistance de freinage

Capacité

Système de refroidissement 26,5 l
Huile moteur 11 l
Huile hydraulique 175 l
Huile transmission 16 l
Carburant 135 l

Tailles et poids

Poids à vide 10860 kg
Largeur hors tout 2,43 m
Hauteur hors tout 2,59 m
Rayon de braquage (extérieur roues) 4,15 m
Longueur hors tout 5,96 m
Garde au sol 0,50 m
Effort de traction 9400 daN

Abaque de charge sur stab.

Abaque MT 1637

Document non contractuel suscéptible de modification.
