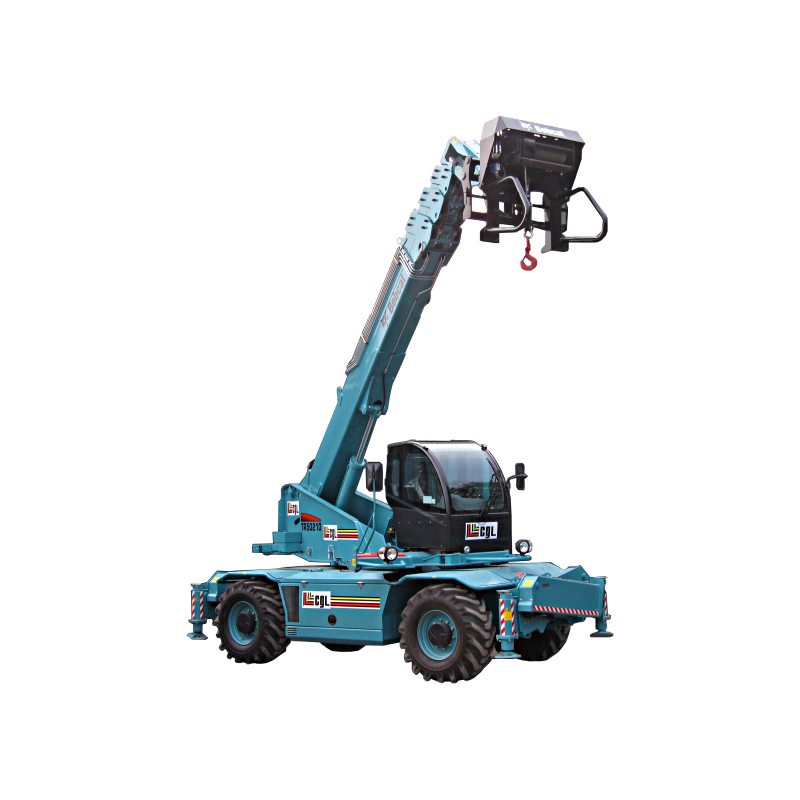

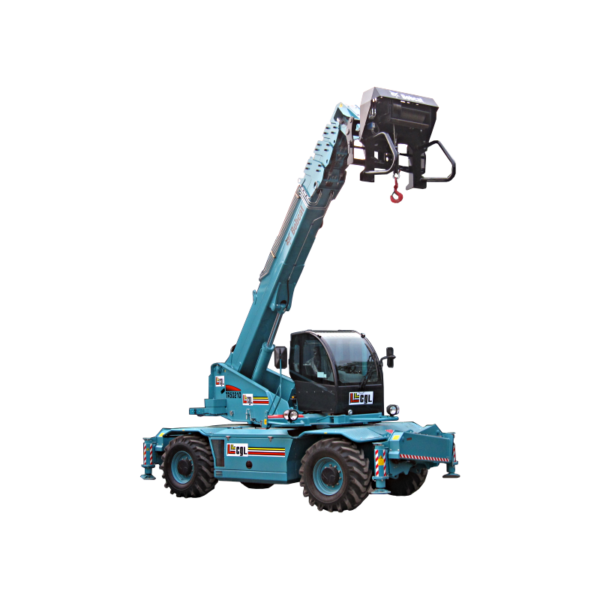

Elévateur télescopique giration 21 m – 5 T

Devis en ligne

> élévateurs télescopiques rotatifs

Ajouter

Caractéristiques techniques

Elévateur Télescopique MRT 2150

Capacité de levage (sur Stabilisateurs)

4999 KG à 500 mm du talon des fourches

Hauteur de levage

20,60 m

Pneumatiques

18 – 22,5

Fourches (mm)

Longueur 1200
Largeur 150 X 50

Freins

de service Multidisques à bains d’huile avec assistance hydraulique sur les 2 ponts
de parking de type négatif

Moteur

PERKINS
Type 1104C – 44 TA
Cylindrée 4 Cylindres – 4400 cm3
Puissance (ISO/TR 14396) 132 cv /97 kw
500 Nm à 2200 tr/mn
Injection directe
Refroidissement Par eau

Transmission

Hydrostatique à régulation de puissance (pompe hydraulique à débit variable et moteur hydrostatique à cylindrée variable)
Inverseur de marche Electromagnétique
Boîte de vitesse 2 vitesses avant et arrière
Vitesses de déplacement maxi 25 km/h (ou limitée selon règlementation en vigueur)

Suspension

Correcteur de devers

sur pont avant +/- -8° (15%)
Pont arrière oscillant avec blocage hydraulique automatique en rotation (supérieure à 15°)

Stabilisateurs

4 stabilisateurs télescopiques à commande individuelles ou simutanées

Rotation totale et continue

Tourelle montée sur une couronne à denture intérieure.
Joint tournant hydraulique
Joint tournant électrique

Hydraulique

3 pompes à engrenages 270 bars/160 L /mn

Commandes

2 mono leviers à commande électro-hydraulique proportionnelle « Danfoss » pour tous les mouvements

Réservoirs

Système de refroidissement 15 L
Huile moteur 11,5 L
Huile Hydraulique 200 L
Carburant 230 L

Poids à vide (avec fourches)

16095 kg
Largeur hors tout 2,43 m
Hauteur hors tout 3,02 m
Longueur hors tout 6,78 m
Garde au sol 0,37 m
Effort de traction 10800 daN

Contrôleur d’état de charge standard

(norme grue mobile)

Document non contractuel susceptible de modification.

BOBCAT TR 50210

Performances

Hauteur de levage (sur pneus) 20,3 m
Hauteur de levage (sur stablisateurs) 20,5 m
Capacité nominale
Capacité à portée max sur pneus 400 kg
Capacité à portée max sur stabilisateurs 400 kg
Capacité à hauteur max. sur pneus 1200 kg
Capacité à hauteur max. sur stabilisateurs 2500 kg
Portée maximum (sur pneus) 12,7 m
Portée maximum (sur stabilisateurs) 18,1 m
Corecteur de dévers +/- 8°

Poids (à vide)

17200

Moteur

Marque / Modèle PERKIN 1104D-ETA
Carburant / Refroidissement Diesel / Liquide
Puissance nominale 106 kW (144 CV)
Couple max. à 1400 RPM 559 Nm
Nombre de cylindres 4
Cylindrée 4,399 L

Traction

Pneus standards 18-R22,5″
Gamme lente (avant/arrière) 10 km/h
Gamme rapide (avant/arrière) 40 km/h
Modes de direction Roues avant directrices / 4 roues directrices concentriques / marche en crabe

Système d’Entrainement

Transmission Hydrostatique à régulation hydraulique
Entrainement principal Boite 2 vitesses

Freins

Frein moteur Hydrostatique
Frein de secours Disques immergés dans l’huile de l’essieu avant ou arrière
Freins de service Disques immergés dans l’huile de l’essieu avant ou arrière
Freins de stationnement Frein négatif à commande électro-hydrauliques sur l’essieu arrière

Système hydraulique

Type de pompe Double pompe à engrenage
Débit combiné de la pompe 135 L/min
Pression de service 230 bar

Document non contractuel susceptible de modification.

Documentation téléchargeable

Informations complémentaires

Capacité (t)

5T

Hauteur de levage (m)

20,60

Portée maxi (m)

18,70

Rotation (°)

Continue

Télécharger en PDF
